Az elektroncső építés elektroncsövekkel azt jelenti,hogy a meglévő elektroncsövekhez hasonló, működő elektroncsöveket készítünk elektroncsővel, abból a célból, hogy a régies, szép stílusú rádiókban, erősítőkben használható elektroncsöveket nyerjünk, illetve az eredeti gyártott csövek helyett sokkal jobb paraméterű épített elektroncsövet kapjunk, vagy ezek helyett teljesen más, egyedileg épített elektroncsövet készítsünk.
Az elektroncső építés elektroncsövekkel nem azonos az irodalomban használatos után- építés fogalmával /után-építés=nachbau/,amit a német amatőrök használnak.
A német amatőrök az után-építésben elterjedten használják az eredeti cső típus megjelölést azzal megkötéssel,hogy mindig szigorúan feltüntetik az után-építés tényét. Emiatt az elektroncső építésnél az eredeti cső típus megjelölése után mindig használni fogom az "épített" megjelölést. Az építés során nem cél feltétlen az adott cső formájához való ragaszkodás,mert ez mereven gátolja az elektroncső építésben rejlő fejlesztési lehetőségeket a cső paraméterek területén.
Az építésben ugyan lényesnek látszik az eredeti elektroncsövekhez hasonló forma, de az elektroncső építésben fontosabb az eredeti elektroncsövek funkciójához való hasonlóság.
Ha nem is mindig sikerül elérni az eredeti stílusú cső formát, akkor legalább egy korabeli elektroncső alakot válasszunk. Jelen témában főként a német háborús katonai formájú elektroncsövek alakja az irány adó.
Arra is törekedjünk,hogy az épített elektroncsőhöz eredeti csőfejet válasszunk. Ez annál könnyebb, mert több elektroncsőnél többször is eredetileg más-más fajta csőfejet használtak a gyártók.
Azt fontos megjegyezni, hogy az elektroncső építés nem azonos az elektroncső gyártással.
Mivel a német háborús elektroncsövek a legközkedveltebbek, ezért főként a hangsúlyt erre fogom helyezni.
1. Elő fokozatok, előerősítők épített elektroncsövei
Ezekben (mikrofon előerősítő, RIAA korrektor, rádiók, vonalerősítő, DAC előerősítő,végfokozatok elő-csövei stb) kisebb anód teljesítményű elektroncsövek találhatók.
1.1. Közvetlen fűtésű csövek.
1.1.1. Az oktál sorozatú épített elektroncsövek.

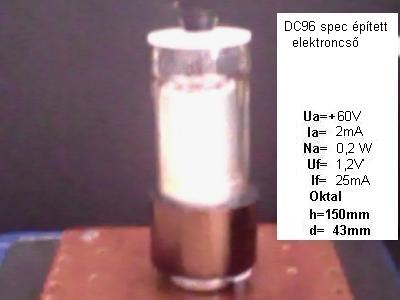

. DC96 spec. épített elektroncső
A " DC96 spec. épített elektroncső " megjelölés (és a témában következő többi ilyen meg jelölés is) a első tagja " DC96 " az eredeti DC96 csővel azonos módon az első betű a fűtés, második betű a csőrendszer, a szám az eredeti cső kivitele szerinti megjelölését szolgálja. A "spec." megjelölés egy másik fajta cső foglalathoz történő alkalmazást,-és egy másik formájú cső burára történő cserét jelenti. Az "épített " szó pedig a megnevezett elektroncső nem az eredetileg gyártott cső gyártott voltát takarja.
DC 96 spec. épített elektroncső
A háború előtti közkedvelt telepes fülhallgatós rádiók egyik legnépszerűbb kis fogyasztású csöve a DC96 típus volt. A DC96 spec. épített elektroncső oktál cső formában, telepes elektroncsövekkel készült. Kipróbálása után meleg,csöves hangzást keltett.
DC96 spec. épített elektroncső a német háborús katonai csövek formájában:
. A csőre jellemző az 5000 üzem órás élet tartam, a megerősített üveg búra /szinte törhetetlen/,a belső árnyékoló fém búra / ami egyben a földeléshez kötve a cső érintés védelmét szolgálja/ ,a felső kiemelő gomb,és az oktál csőfej (cső talp)
Itt az " DC96 spec" megjelölés -ahogy a korábban már szó volt róla,- pedig nem egy eredetileg gyártásban keletkezett csőre utal, hanem csak az épített elektroncső esetén is a funkcióra való alkalmazását jelenti,- azaz "D" 1,2V fűtő feszültség, a "C" a cső triódaként való felhasználást jelent. A számot a "spec" megjelölés felül írja,mert az épített elektroncsövek kivitele többnyire más, mint az eredeti csőé. Alakja a háborús német csövek kivitelét idézi. Az eredeti DC96 cső paramétereit a DC96 spec. építése során megnöveltem, abból a célból hogy a cső a hang technikában az un. " vonal erősítőkben" jobban illeszthető legyen a vonal szintű bemenő jelhez. A javított változat meredeksége kétszerese mint az eredeti DC96 csőé.
DC96 spec. épített elektroncső megnövelt meredekséggel:
Ezen a változaton jól látszik az épített elektroncső egyik legfőbb előnye a gyári csövekhez képest,mert az épített elektroncsövek paraméterei a gyári csövekhez képest megnövelhetők,így az építés során a kívánt paraméterek beállíthatók.
Az sem lényegtelen az épített elektroncsöveknél,hogy az építés során az eredeti gyári cső élettartama helyett a korszerű csövekkel az épített elektroncső élettartama sokszorosa, mint az eredeti csőé, és az épített elektroncső a szokásos csövekkel szemben JAVÍTHATÓ.
A cső üveg burája alatt lévő belső fém árnyékoló lemez leföldelve az érintésvédelmet szolgálja, így a cső az erősítő dobozán kívül is elhelyezhető.
DC90 spec. épített elektroncső.
A DC90 spec. a DC96 spec. épített elektroncső kétszeres anód.- és fűtő áramú változata. A DC90 spec.elektroncső egy különösen megerősített katonai fém kivitelben készült.
KC4 spec épített elektroncső.
Az eredeti KC4 azonos az eredeti HL2 és TKC4 elektroncsövekkel.
. A cső belső felépítése megegyezik a DC96 spec. épített csőével.
Az előbbi épített elektroncsövek alkatrészei / Üveg és fém búra, oktál cső fej (cső talp), a belső szereléshez szükséges telepes csövek pótolhatók. Az előbbi épített elektroncsövek egy sorozat részét képezik.amik a hifi előerősítők,- erősítők csöveit alkotják.
A végcsövek meghajtására is alkalmazható épített elektroncsövek.
A DC90 spec. és DC96 spec. elektroncsövek kiviteli formájában készültek.
26 spec. épített elektroncső.
Ez a 26 számmal megjelölt amerikai cső épített változata.
Uf=2V, If=0,3A, Ua=+150V, Ia=15mA
45 spec. épített elektroncső.
Ez a 45 számmal megjelölt amerikai cső épített változata.
Uf=2,5V, If=0,6A, Ua=+150V, Ia=20mA
Épített végcsövek készítése elektroncsövekkel.
RE304 spec. épített elektroncső
A RE304 spec. épített elektroncső a DC90 spec. épített elektroncső külalakja szerinti formában, két fajta beépített cső változatban készült.
Ezen az épített elektroncső paraméterein jól látszanak az épített elektroncsövek további fejlesztési lehetőségei, különbözve a hagyományosan gyártott csövekkel szemben.
Uf=4V, If=0,3A, Ua=90...150V. Ia=40mA, S=6...15mA/V, N=3,6...6W
Ez azt is jelenti,hogy az épített elektroncsövek esetében teljesen új, egyedi, más paraméterű és más fajta csöveket is készíthetünk az építésre használt csövek segítségével.
1.2 Közvetett fűtésű épített elektroncsövek
1.2.1 Elő csövek
6SL7 spec. épített elektroncső
ECC83 spec. épített elektroncső :
Ez az épített elektroncső a fém búra mellet kerámia és üveg búrás kivitelben is készült.
1.2.2. Végcsövek
6L6 spec. épített elektroncső
Uf=6,3V, If=1A, Ua=+250V, Ug2=+250V, S=10mA/V, Ia=80ma, Ig2=max12mA Na=20W
Üz.ó. :3000
Láb kiosztás mint 6L6 csőé.
Foglalat: oktál
Kivitel: azonos mint a 6SL7 spec. épített elektroncsőé.
AD1 spec. épített elektroncső:
6AS7 spec. épített elektroncső :

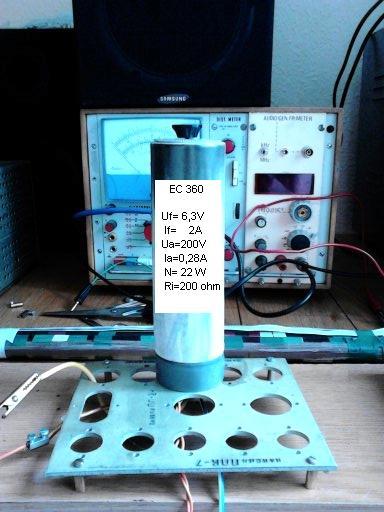

EC 360 spec. épített elektroncső:
